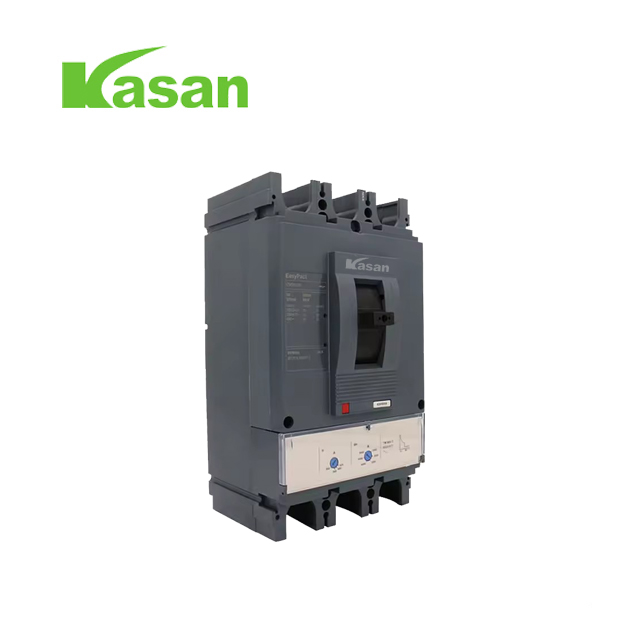

CVS400F 3P 400AMP прекинувач

CVS400F 3P 400AMP прекинувач

Опис

Прекинувачот на колото CVS400F 3P 400AMP е номинален прекинувач на струјно коло од 400A од EasyPact CVS400F. Оценетиот капацитет за кршење (ICS) е 36Ka на 415VAC, а целосен опсег со ICS = 100%ICU. Верзијата на Breaker е рамка од 3poles со откривање на 3poles, исто така придружена и ETS 2.3 патување за електронска заштита. Тој е во согласност со стандардниот IEC60947-2 за делот за прекинувачи на кола. Овој уред е сертифициран за работа во околината на степен на загадување III, како што е дефинирано IEC60947-1 & IEC60664-1, и се почитува за барањата за ROHS како Европска директива за животна средина EC/2002/95. Може да се монтира со Blackplate или DIN Rail, исто така преку вратата на Switchboard од класа II без изолација на прекинувачот за намалување. Предниот дел на преносот нуди заштита на IP40, но кога е опремена продолжена ротирачка рачка во таблата со прекинувач, дополнителен степен на заштита на IP54 за продолжена ротирачка рачка. Оваа серија има слотови за електрични помошници (Mn/MX/на/SD), во зависност од видот на единицата за патување ако инсталирана ротирачка рачка. Фиксната димензија е ширина од 140мм, висина од 255мм, длабочина од 110мм. Целта на офлацијата е да се оддели колоратот на колото од остатокот од асистемот што е енергизиран со цел персоналот да изврши работа на изолиран дел во совршена безбедност. Iiswitchboards без намалување на изолацијата на таблата. ИнсталацииПокажи нема посебна операција, дури и кога прекинувачот на колото е опремено со ротирачка рачка.

2. Спецификација:

3 и 4 пол верзии

3 големини на рамки

Оценета струја од 16 до 630 А.

Капацитет на кршење од 25 до 50 ка на 400/415 V

Заштита на земјиште-лига со придружен модул VIGI

Термичка-магнетна и електронска заштита достапна за целиот опсег

Продолжена, прилагодлива термичка заштита од 0,7 до 1 пати (TMD) или 0,5 до 1 пати (електронски) Оценката на единицата за патување

3.sheetproduct nameCVS400F MCCBPole3PAmp range320A 400Abreaking capacity36KA/415 V ACelectrical durability12000 cyclesmechanical durability30000 cyclesproduct or component typeCircuit breakernetwork typeACnetwork frequency50/60 Hztrip unit nameTM-Dtrip unit technologyThermal-magneticlong time pick-up Тип на прилагодување IradjustableLong Временско прибирање на време на прилагодување опсег0.7 ... 1 x прилагодување на временско одложување на време на време
