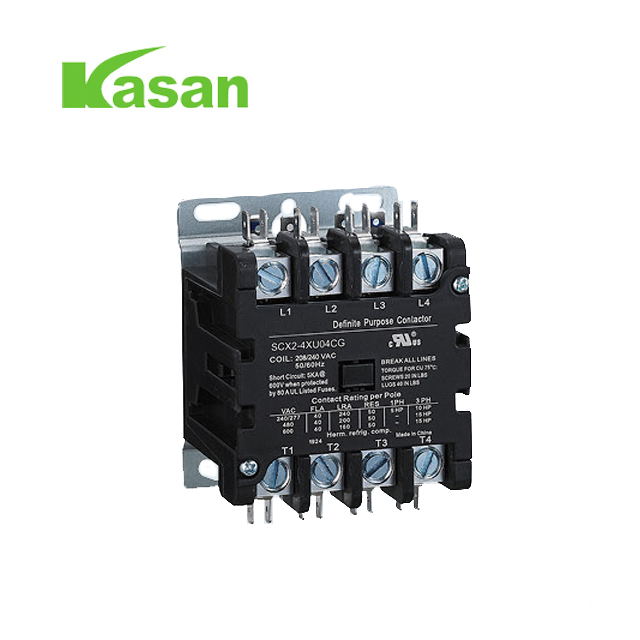

UL потврден 4 полски 40 AMP DP Контактор 120 Volt AC серпентина Контактор

Опсег на апликација

Контакторите за дефинитивна намена од серијата SCX2 се погодни за комерцијални апликации вклучувајќи климатизери, ладење, отпорно греење. осветлување и многу други инсталации каде што е потребен контактор со ниска цена и високи перформанси. Овие уреди нудат флексибилност и се дизајнирани да ги исполнуваат или надминат

електрични и механички барања како што е дефинирано со стандардот за Контактори за дефинитивна намена на UL/CSA.

Оценки за електричен контакт:20A-90A

оценки за електрични серпентина: 24-60oV

рејтинг на живот, 100.000 и 250.000 опции за циклус.

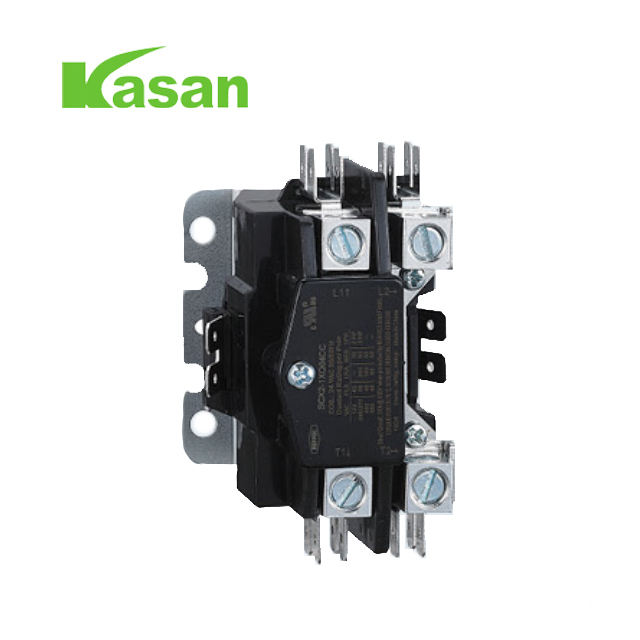

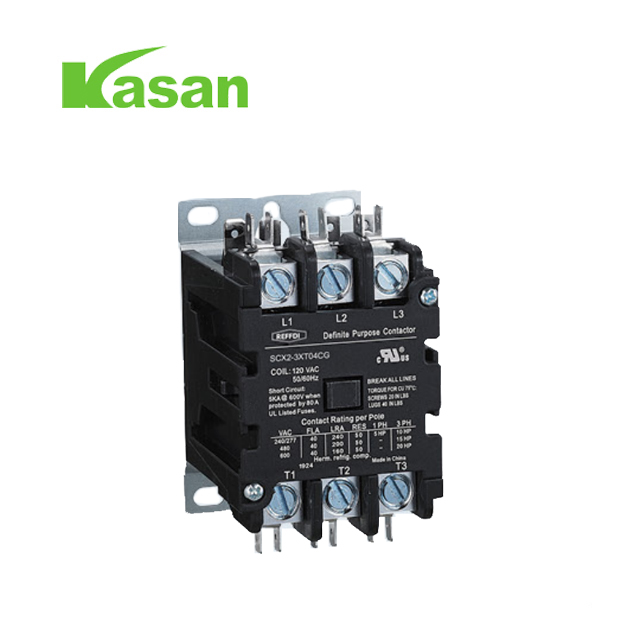

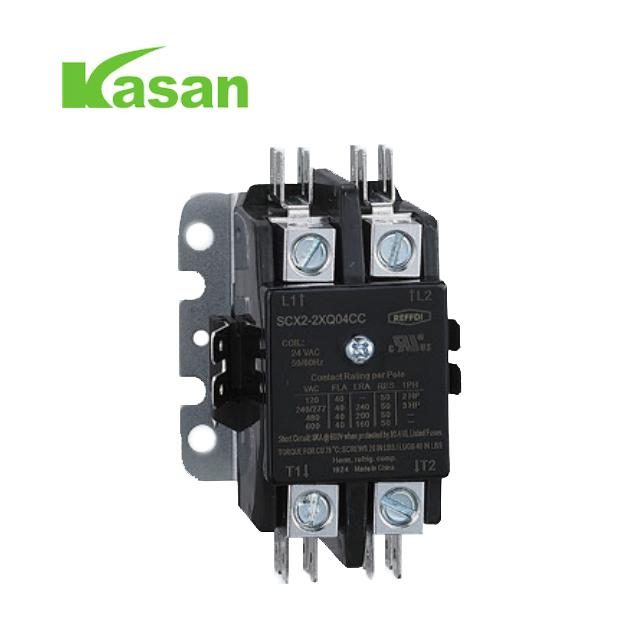

Опции: 1,2,3,4 пол одговара на 24,120,240 и 480 VAC намотки широк опсег на електрични оценки завртки,

приклучоци за кутија или плоча под притисок NEMA монтажна основа.

NO/NC комплети за краен прекинувач.

Terinations 10-32 cre 20, 25 & 30 FLA модели

Box Lug-40, 50, 60,75 и 90 FLA модели

Температурен опсег: - 40 ° F до + 150 ° F / - 40 ° C до + 65 ° C

Забелешка:

1. Толеранцијата на приклучокот за жици без наведени димензии треба да биде во согласност со 0.2mm.2. Вртежен момент на заклучување на завртката на главното коло за номинална струја 20-40FLA 182 Полјаци производи: ЗАВРТВИ 22 IN-LBS/LUGS 40 IN-LBS Главно коло за завртка за заклучување на струја 40F и 50-60FLA производи: 50 IN-LBS Вртежен момент на заклучување на главната завртка за номинална струја 75-90FLA производи: 50 IN-LBS

Вртежен момент за заклучување на завртката за помошен модул: 10 Вртежен момент за заклучување на завртката IN-LBSCoil за номинална струја 20-90FLA производи: 10 IN-LBS3. Приклучокот на приклучокот за брзо поврзување мора да одговара на стандардот IEC60760 и да обезбеди сигурно поврзување помеѓу терминалот и влошката, доколку се користи жици за вметнување.
