Резиме на написот:Оваа статија објаснува како АПрекинувач со обликуван случај(MCCB) работи, зошто е суштински во современите електрични дистрибутивни системи и како правилно да се избере, инсталира и одржува. Исто така, се однесува на вообичаените точки на болка кај клиентите, како што се неуспеси во заштитата од преоптоварување, неправилна големина, непријатно исклучување и безбедносни ризици во индустриските и комерцијалните електроенергетски системи.
1. Преглед на прекинувачот со обликуван случај

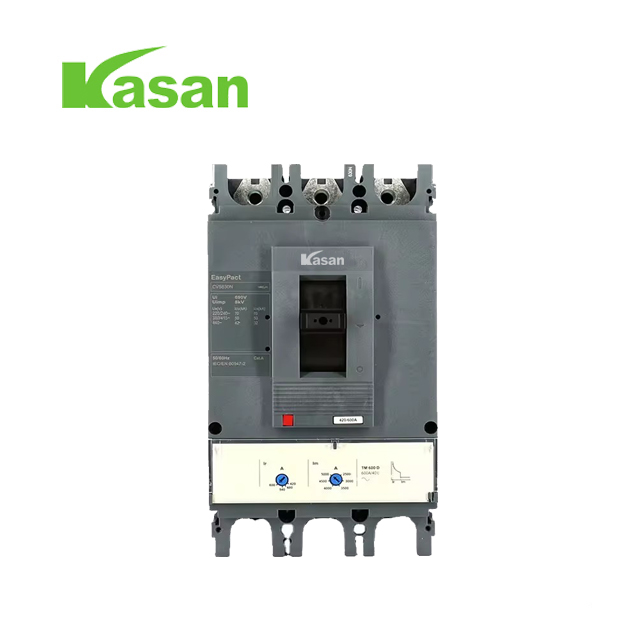

Прекинувачот на кола со обликување (MCCB) е електричен заштитен уред дизајниран за автоматско исклучување на коло кога ќе се појават ненормални услови како што се преоптоварување, краток спој или дефект на заземјувањето. За разлика од едноставните осигурувачи, MCCB може да се ресетираат и повторно да се користат, што ги прави високо ефикасни за индустриски и комерцијални електрични системи.
MCCB широко се користат во панели за дистрибуција на електрична енергија, системи за заштита на моторот и тешки електрични инсталации каде што се потребни доверливост и прилагодливи заштитни поставки.
2. Како функционира MCCB
Принципот на работа на прекинувачот со обликувана кутија се заснова на два клучни заштитни механизми: термичка заштита и магнетна заштита.
-
Термичка заштита:Биметалличната лента се свиткува кога тече прекумерна струја подолго време, предизвикувајќи механизам за патување.
-
Магнетна заштита:За време на кратки споеви, голема струја генерира магнетно поле кое веднаш го исклучува прекинувачот.
Оваа двојна заштита обезбедува и долгорочна безбедност од преоптоварување и моментален одговор при краток спој. Комбинацијата им овозможува на MCCB да ја заштитат чувствителната опрема и да спречат опасност од пожар во електричните мрежи.
Во современите системи, прилагодливите поставки за патување им овозможуваат на инженерите фино да ги прилагодат перформансите врз основа на карактеристиките на оптоварувањето, подобрувајќи ја стабилноста на системот и намалувајќи ги непотребните исклучувања.
3. Клучни компоненти во MCCB
MCCB е составен од неколку инженерски компоненти кои работат заедно за да обезбедат безбедно работење:
| Компонента |
Функција |
| Контакти |
Носете струја и отворете за време на дефекти |
| Термички елемент |
Открива преоптоварување преку одговор на топлина |
| Магнетна калем |
Моментално исклучување при кратки споеви |
| Противпожарен лак |
Го потиснува електричниот лак за време на префрлувањето |
| Единица за патување |
Контролира и координира одговор на заштитата |
Секоја компонента придонесува за способноста на MCCB да се справува со високи струјни оптоварувања додека ја одржува безбедноста и издржливоста во опкружувања со тешки барања.
4. Предности и практична вредност
MCCB решаваат неколку заеднички индустриски електрични предизвици:
- Спречува оштетување на опремата предизвикано од преоптоварување и кратки споеви
- Го намалува времето на застој преку ресетирање
- Ја подобрува доверливоста на електричниот систем
- Нуди прилагодливи поставки за патување за флексибилна заштита
- Ефикасно се справува со апликации со висока струја
Во споредба со традиционалните системи со осигурувачи, MCCB значително ги намалуваат трошоците за одржување и го подобруваат оперативниот континуитет во индустриските капацитети.
5. Како да го изберете вистинскиот MCCB
Изборот на точниот MCCB е од клучно значење за да се обезбеди заштита на системот и да се избегне непријатно исклучување. Клучните фактори вклучуваат:
-
Оценета струја (во):Мора да одговара на барањата за оптоварување
-
Капацитет за пробивање:Способност да се прекине дефектната струја безбедно
-
Тип на крива на патување:Ја одредува чувствителноста на одговорот
-
Број на Полјаци:Врз основа на еднофазни или трифазни системи
-
Еколошки услови:Температура, влажност и локација за инсталација
Неправилниот избор често доведува до предвремено откажување, прегревање или непотребно исклучување, кои се вообичаени точки на болка во индустриските електроенергетски системи.
6. Индустриски апликации
MCCB се користат во широк спектар на индустрии поради нивната робусност и приспособливост:
- Производствени погони
- Комерцијални објекти
- Центри за податоци
- Панели за дистрибуција на енергија
- HVAC системи
- Контролни центри за мотори
Во овие средини, непрекинато напојување и заштитата од електрични дефекти се клучни за безбедноста и ефикасноста во работењето.
7. Одржување и решавање проблеми
Соодветното одржување обезбедува долгорочно работење на MCCB. Вообичаените практики вклучуваат:
- Редовна проверка на терминалите за знаци на прегревање
- Патувањето за тестирање функционира периодично
- Чистење на прашина и загадувачи од куќиштето
- Проверка на механичкото абење во преклопните компоненти
Вообичаените проблеми вклучуваат:
- Непријатно исклучување поради неправилна големина
- Неуспех да се сопне поради механичко абење
- Прегревање предизвикано од лабави врски
Раното откривање на овие проблеми спречува скапи прекини на системот и оштетување на опремата.
8. MCCB наспроти други прекинувачи
| Карактеристика |
MCCB |
MCB |
Осигурувач |
| Тековен рејтинг |
Високо (до 2500 А) |
Ниско (до 125 А) |
Варира |
| Способност за ресетирање |
Да |
Да |
Бр |
| Прилагодливост |
Високо |
Ниско |
Никој |
| Апликација |
Индустриски/Комерцијални |
Станбени/лесно оптоварување |
Основна заштита |
Оваа споредба нагласува зошто MCCB се претпочитаат во средини со големо оптоварување каде што флексибилноста и доверливоста се од суштинско значење.
9. Често поставувани прашања
П1: Која е главната цел на MCCB?
Ги штити електричните кола од преоптоварувања и кратки споеви со автоматско исклучување на напојувањето.
П2: Може ли MCCB да се користи повторно по исклучувањето?
Да, MCCB се дизајнирани да се ресетираат и повторно да се користат откако ќе се отстранат условите за дефект.
П3: Колку долго трае MCCB?
Обично 10-20 години во зависност од условите за користење и практиките за одржување.
П4: Што предизвикува исклучување на MCCB непријатност?
Неправилна пресметка на оптоварување, нестабилно напојување или неточни поставки за патување.
